濾波器ODM行業新血液——摩比介質濾波器技術

                  2014-01-09 16:43 來源:電源網 作者:鈴鐺

                  隨著現代無線通信技術的快速發展,濾波器ODM行業迎來了新的機遇和挑戰:頻譜資源稀缺導致通信系統的頻率分配越來越密集。為了滿足系統自身收發要 求并實現多系統共用,這就需要提高濾波器的抑制指標要求。另外,無線系統節能減排要求更加嚴格的功耗控制,在此條件下,濾波單元必須在滿足高抑制條件的同 時,實現更好的帶內插損指標。室外站型的不斷演進和系統小型化的趨勢,要求濾波單元在更小的空間內實現所需的指標。

                  采用傳統的金屬同軸腔濾波器ODM,在滿足帶外強抑制的情況下,帶內插損值會很大,嚴重損耗了系統的發射功率。介質諧振器的出現,解決了目前所面臨的問題。介質諧振器相比金屬諧振器具有兩大優點:1、高Q值;2、穩定的溫度特性,這兩大優點給我們設計濾波器帶來了很大幫助。

                  介質多模的新技術

                  傳統的單模介質濾波器在單腔中產生一個諧振模,三模濾波器在單腔中產生三個相互獨立的諧振模介質多模技術,是利用介質諧振器本身的結構對稱性,在一個單腔里 面產生三個相互正交的諧振模式及三個帶外傳輸零點。所采用介質材料具有高Q值,高頻率精度及高溫度穩定性。圖一是多模單腔的模型和頻率仿真結果,圖二是三種模式的場分布。

                  1-2

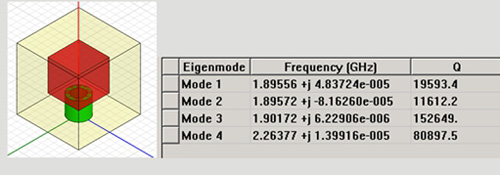

                  圖一 單腔模型和頻率仿真結果

                  2-2

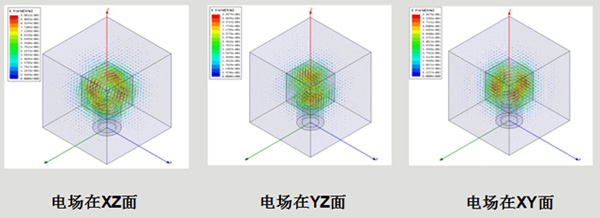

                  圖二 三種模式的場分布

                  摩比介質多模新技術的優勢:

                  1、超高通-阻斜率和高頻譜利用率:在離通帶很近的頻點可以做到很高的抑制,這樣可以更合理高效的利用頻譜資源;

                  2、低插入損耗:介質諧振器在對應的三個諧振頻率下都具有較高的Q值;

                  3、體積小、重量輕:用單腔三模實現了單模三槍的功能,從而減小了產品的尺寸和制造成本;

                  4、高功率容量。
