一場小雪為春節的假期劃上了圓滿的句號。新年假期歸來，習慣了放松的節奏，再開始緊張忙碌的工作，是不是都會覺得不太適應，無法進入狀態呢？作為好奇寶寶的我很好奇過節期間大家都在忙些什么？有的忙著走親訪友，有的忙著大吃大喝山珍海味，有的忙著出國旅游？這里就不忘提醒下各位，過年期間好吃好喝好玩都是難免的，但是身體健康狀況也是馬虎不得的，沒有一個好身體，怎么以飽滿的精力與熱情迎接新一年的工作與挑戰呢？身為技術宅的本人我，利用假期簡單研究制作了一個測量人體脈搏波的小東西，盡管不復雜，但是調試過程中的問題還是不少的，小小總結了一下經驗與教訓，感興趣的話，聽我一一道來吧！

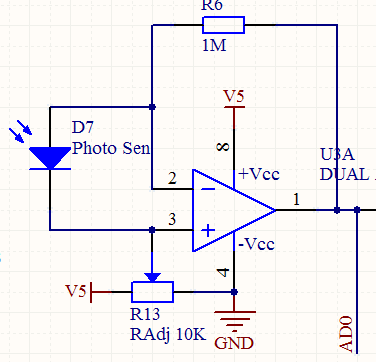

下面的電路是用光電法采集脈搏信號的第1級電路----流壓轉換電路。
這是一個很簡單的電路，運放是單電源供電的，看得出來問題在哪里嗎?這個電路沒有任何的輸出，因為光敏二極管接反了，導致光生電流的流向是與實際需要正好相反，所以應該把D7的正極接到運放的同相端才對，還有同相端為什么不直接接地，因為這是為了給同相端提供偏壓，可想而知，如果反向端的電壓始終高于同相端，那放大器的最終輸出始終為負值，而系統是單電源供電的，也就是說最終輸出始終為0，根本無法輸出信號。

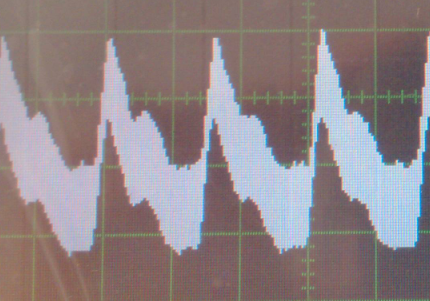

再者用示波器觀察到的信號受到50hz工頻干擾十分嚴重，如下圖。
