其實很多時候，對于電路的仿真或測試出現的問題，我們更希望能夠實際問題實際分析，然后對癥下藥來解決電路問題。往往很多工程師在做EMI測試的時候苦于沒有相關的測試設備，無法完成對EMI的測試，也不知道如何驗證分析的正確與否。本文中針對這個問題提出了一種便捷的解決方案，那就是通過仿真分析提出對策，為實際的整改提供幫助。下面我們將通過2個仿真案例來說明如何對EMI進行仿真。

1、EMI傳導中共模轉化為差模的原因以及對策

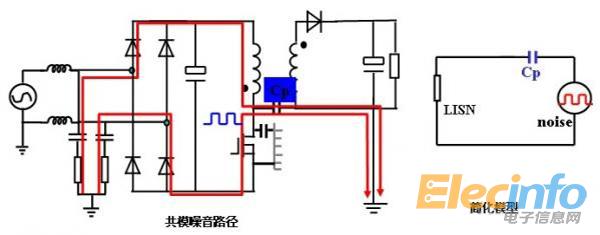

EMI仿真就是電路仿真，主要是模型的建立。(變壓器在此例的仿真中，就等效為一個電容)首先來看一下共模路徑：

共模路徑

建立如下模型：

建立模型

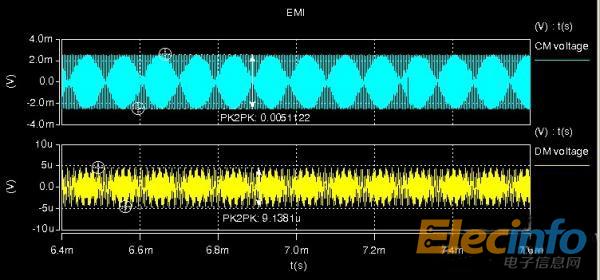

共模電壓和差模電壓：

共模&差模電壓

從以上結果可以看出，Vdm pp=9uV。如果現在加入100uH差模電感，能否降低差模電壓呢?我們來看一下實驗效果：

實驗結果

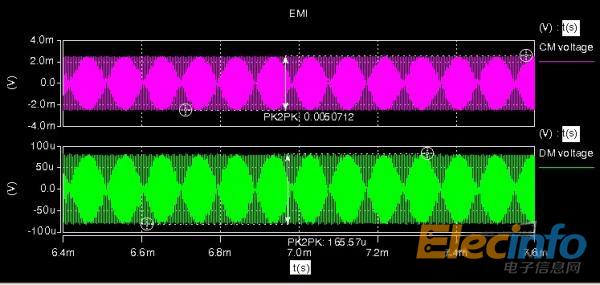

對應的差模電壓：

差模電壓

差模電壓為Vdm pp=166uV，與原來的電壓相比變差了。原因是加入差模電感后，導致了L和N的阻抗不一致，共模轉化成了差模。這也是在實際會碰到的情況，加入差模濾波器后，差模卻變差了。對于這種情況我們可以考慮將差模電感在L、N上對稱放置來抑制這種轉化。

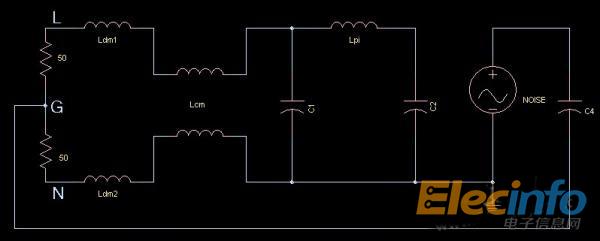

差模電感對調

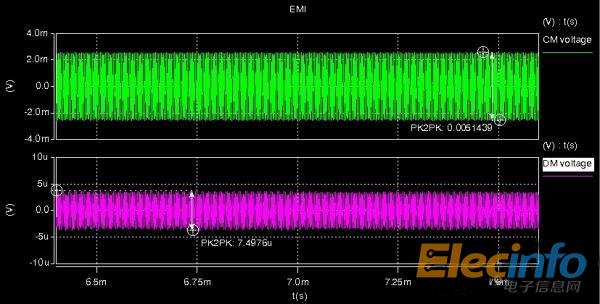

差模電壓：

仿真結果
