SPWM正弦脈寬調制法逐漸被人們熟悉，此項技術的特點是通用性強，頻率固定，控制性能好，消除諧波，設計簡單，是一種比較好的波形改善方法。它的出現為中小型逆變器的發(fā)展起了重要推動作用。由于大功率裝置結構復雜，若直接對裝置實驗，代價高費時費力，故需要借助計算機的仿真技術，對于裝置運行機理、特性及控制方法的有效試驗，以預測并且解決問題，縮短研發(fā)時間。
三相電壓型橋式逆變電路
三相電壓型橋式逆變電路如圖1所示，電壓型三相橋式逆變電路的基本工作方式也是180°導電方式，即每個橋臂的導電角度為180°，同一相上下2個橋臂交替導電，各相開始導電的角度依次相差120°。這樣，在任一瞬間，將有3個橋臂同時導通?？赡苁巧厦嬉粋€臂下面2個臂，也可能是上面兩個臂下面一個臂同時導通。因為每次換流都是在同一相上下兩個橋臂之間進行的，因此也被稱為縱向換流。當urU>uc時，給上橋V1臂以導通信號，給下橋臂V4以關斷信號，則U相相對于電源假想中點N’的輸出電壓uUN'=Ud/2。當urU<uc時，給V4導通，給V1關斷，則uUN'=Ud/2。V1和V4的驅動信號始終是互補的。當給V1(V4)加導通信號時，可能是V1(V4)導通，也可能是二極管VD1(VD4)續(xù)流導通。

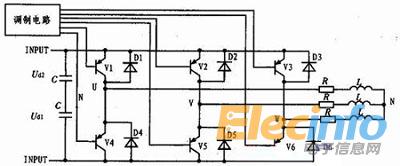

圖1 三相橋式逆變電路原理圖
