德州儀器 (TI) 近日推出了三款兼具高速和高精度的新型放大器，使設計人員能夠為誤差敏感型應用創建更精確的電路。新器件支持對測試與測量、醫療和數據采集系統中各種輸入信號進行更精確的測量和更快的處理。

設計人員可以選擇符合其系統要求的放大器架構，其輸入電壓、帶寬和關鍵特性分別如下：

?OPA2810：27V結型柵場效應晶體管(JFET) 輸入雙運算放大器(op amp) ，120MHz帶寬，500μV最大失調電壓。

?OPA189：36V零漂移運算放大器，14MHz帶寬，友好型多路復用器 (MUX) 。

?THS3491：32V電流反饋放大器，900MHz小信號帶寬，±420mA輸出電流。

帶寬更寬、速度更快

TI新型高壓放大器的帶寬和壓擺率高達競爭器件的兩倍，因此具有以下系統級優勢：

?OPA2810和OPA189的高帶寬能夠實現高增益配置并加快響應時間，以更精確地進行測量。

?設計人員可以借助THS3491電流反饋放大器的小信號高寬帶、高壓擺率和±420 mA輸出電流來實現低失真和高輸出功率級別。對于測試和測量系統（例如任意波形發生器、激光二極管驅動器和高容性負載驅動應用），THS3491能夠在200 MHz（100?負載）下實現10V峰到峰輸出級。

優化誤差敏感型應用的精度

這些高壓放大器的卓越精度提高了系統準確度，同時減少了對外部校準的需求并最大限度地減少了物料清單(BOM) 成本。其精度優勢包括：

?OPA2810運算放大器具有業界領先的最大偏差和最低電壓噪聲(5.7 nV/√Hz)，適用于100到200 MHz帶寬范圍內的27V放大器，使工程師能夠在數據采集和信號處理應用中實現更精確的測量。

?OPA189是一種噪聲超低（達5.2 nV/√Hz）、帶寬最高的零漂移運算放大器。憑借0.02μV/°C的較低最大溫漂，OPA189還可以在無需校準的情況下減小溫度誤差，從而提高在擴展溫度范圍內的系統精度。

功耗更低

TI新型放大器的功耗比競爭器件低80%，可在高速設計中實現低功耗操作：

?120MHz OPA2810運算放大器可實現3.6mA的最佳電流消耗，同時具有出色的信噪比和失真性能。

?OPA189針對功率敏感型設計中需要高增益和低失真度的應用而設計，是一種具有14MHz帶寬的最低功耗型零漂移運算放大器。該器件使工程師能夠設計出高分辨率的噪聲敏感型工業系統，同時僅消耗1.3mA的靜態電流，從而使模擬輸入模塊、電池和LCD測試設備受益。

速度設計的工具和支持

借助這些參考設計，工程師可以啟動其高壓系統的設計：

?真10 Vpp差分輸入信號動態范圍最大化為20位ADC的參考設計。

封裝和供貨

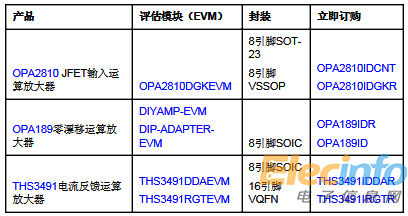

TI新型高壓放大器的封裝如下表所示。目前，TI商店和授權經銷商可批量提供OPA189和THS3491放大器。此外，目前可通過TI商店和授權經銷商獲得OPA2810DGKEVM評估模塊，并且OPA2810放大器于2018年第3季度投入量產。
