心電檢測是在強共模干擾下的微弱信號檢測，為了提高電路的共模抑制比，常采用對消驅動電路(右腿驅動)來提高共模抑制比。
心電信號是人體特定的點與點之間的差模電壓，信號幅度在0.5mV~8mV之間，典型值為1mV.心電受到的工頻干擾非常強，一般情況下人體的工頻幅值在V級，比心電信號大3個數量級，工頻干擾常以共模形式出現。
在如此強的工頻干擾中檢測出微弱的心電信號是一大挑戰，這就要求運放具有很高的共模抑制比，一般要求在60~120dB之間，太低了影響心電圖機性能，太高的運放成本上會讓人難以接受。采用高共模抑制比的前置放大器，如在50Hz時80dB共模抑制比的儀表放大器是屬于性能比較好的產品，這樣工頻干擾的幅值還是達到了信號幅值的十分之一，對于醫生診斷來說是不能接受的，心電圖機普遍采用對消驅動電路來進一步增強共模抑制能力。

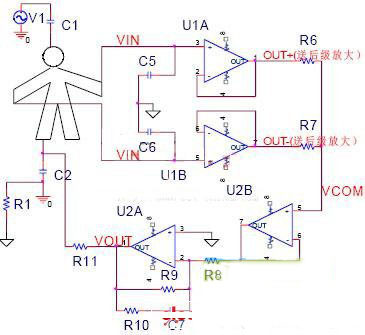

圖1：對消驅動模型
U2A和R9，R10，R11，C7共同組成了右腿驅動電路，其原理是通過R6，R7從人體取出共模電壓反向加到人體。下面我們通過公式來說明對消驅動的作用，計算中忽略C5，C6，1A，U1B 的誤差對共模抑制比的影響，同時R10和C7是為了系統穩定而設計的，不影響低頻時共模抑制比的計算，計算時忽略，公式推導如下：
U1A，U1B作用是阻抗變換的跟隨器，有：
Vcom=Vin (1)
U2A 組成了一個反向放大器，其傳遞函數為：
Vout=-(R9*Vcom)/R8 (2)
根據基爾霍夫電流定律有：
(V1-Vin)* jwC11=Vin* jwC2+(Vin-Vout )/R11 (3)
得到Vin傳遞函數為：
Vin=R8*R11*JWC2/(R8*R11* jwC1+R8*R11* jwC2+jwC1* jwC2*R8+ jwC1* jwC2*R9 ) (4)
帶入常用電路的典型參數：
R8=10kΩ，R11=100kΩ，R9=1M，C2=100pf不考慮電容的相位影響，略去極小項則：
Vin=R8*R11* jwC2/(R8+R9) (5)
在以上參數下Vsub>in幅值為：
Vin=1 /3000=-69dB (6)
按照上述參數設計的右腿驅動電路理論上可以提供69dB的共模抑制比，這是一個對消驅動簡化模型，實際電路中考慮到阻容的誤差，濾波電容對相位的影響，運放的延遲等等，右腿驅動的共模抑制能力會劣化甚至產生震蕩，具體的電路需要根據需要進行調整。
