系統結構設計
本文將控制系統分為現場控制級(主機)和多個控制對象級(分機)。現場控制級設備能夠收集到控制對象的各種信息，對這些數據進行處理，并能夠在設定的條件下產生報警。通過該系統，可以得到家居的各種運行狀態(例如，房間溫度、濕度，煤氣泄漏報警等)，并能根據現場情況做出相應的調整控制(例如，照明及家電控制等)。其家居控制系統結構如圖1所示。

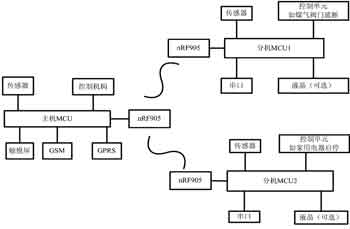

圖1 家居控制系統結構圖
本文僅研究設計智能家居的現場控制部分，圖1中的GSM和GPRS等遠程通信模塊作為以后系統的擴展升級。主機MCU選用ARM9芯片S3C2410，因其具有豐富的功能端口而適合設計要求和日后擴展。S3C2410嵌入式微處理器集成了眾多的常用資源，例如，LCD控制器、NAND Flash控制器、SDRAM控制器、系統片選邏輯以及一些常用的通信接口等資源。
分機采用16位單片機MSP430F149，主要考慮此芯片的低功耗性能，具有超低功耗的MSP單片機可以完成分機家居現場的控制功能。報警信息的采集就是對各傳感器的信息采集;對各種家電的控制是通過控制連接在家電電源的繼電器來實現;現場控制手動命令是通過觸摸屏來實現的。各分機通過nRF905收發模塊與主機進行無線通信。各分機通過連接不同的傳感器或控制器來實現不同的功能。
系統軟件開發
在Windows CE.net產品的開發中，有兩個重要的方面，一個是內核定制，另一個是應用程序的開發。微軟在這兩個方面都提供了非常好的開發工具，這就是內核定制工具Platform Builder和應用程序開發工具Embedded Visual C++。
1 操作系統平臺定制
Windows CE平臺的定制過程
(1)選擇操作系統的基本配置，并且為特定的平臺選擇相應的微處理器和板級支持包BSP(Board Support Packet)。本系統終端采用S3C2410處理器，因此我們導入了和硬件平臺相關的smdk2410.cec文件。
(2)利用標準開發向?qū)В鶕?jù)Windows CE的架構創建一個定制平臺，根據目標硬件設備開發Boot Loader、設備驅動程序，適當?shù)牟脺p、添加組件，如有需要還須對某些配置文件進行修改，然后封裝所需要的各功能模塊，編譯生成OS鏡像文件。
(3)通過以太網、USB或串口將鏡像文件下載到目標設備，可以使用Platform Builder提供的調試工具查看Windows CE.net的運行情況并進行調試，若需要，進行重復配置、封裝、下載及調試，直到滿足要求，完成平臺的創建。
(4)最后，導出相應的SDK(Software Development Kit)軟件開發工具包，運行后安裝到EVC中，使得可以進行特定硬件平臺上的應用程序開發。SDK包含程序庫、頭文件、示例程序源代碼和庫函數使用文檔，同時還包括編程指導和API參與以及設備驅動工具包(DDK)。
