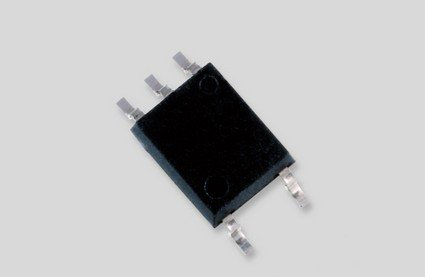

東芝公司(Toshiba Corporation)日前宣布推出專為可編程邏輯控制器(PLC)打造的高速光電耦合器，可使用正和負LED電流工作。

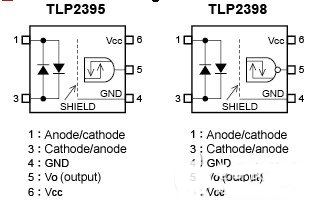

PLC既可接受多用于日本境內的漏型邏輯輸入，也可接受多用于日本境外的源型邏輯輸入。隨著全球化進程的推進，電橋電路正不斷將光電耦合器的上行比特流作為PLC輸入接口，從而為漏型及源型邏輯提供支持。全新光電耦合器分為緩沖邏輯“TLP2395”和反向邏輯“TLP2398”兩種類型，可通過以反向并聯方式結合兩個LED來為漏型及源型邏輯提供支持，進而省去電橋電路。由于存在單個電路板包含多個電橋電路的情況，因此采用新款光電耦合器有助于縮小電路體積、降低功耗和成本。

新產品的工作電壓范圍為3V至20V，支持高溫操作，周圍溫度最高可達125℃。新款光電耦合器支持5Mbps的數據傳輸速度。由于其工作電壓及工作溫度范圍都較寬，因此可保證傳輸延時低于250ns，脈寬失真低于80ns，傳輸延遲偏差低于130ns。這些新特性使得新產品適合用于工業應用的通信接口(RS232C、RS422、RS485等)。另外，還實現了低輸入電路驅動(2.3mA)和低工作電流(3mA)，有助于節能。

應用

可編程邏輯控制器(PLC)，工廠自動化(FA)設備

主要規格

1. 工作溫度范圍：Topr = -40℃至125℃

2. 工作電源電壓范圍：VCC= 3~20V

3. 輸入閾值電流：IFHL/IFLH= 2.3mA(最大值)

4. 工作電流：ICC = 3mA

5. 傳輸延時：tpHL/tpLH= 250ns(最大值)

6. 脈寬失真：│tpHL-tpLH│= 80ns(最大值)

7. 傳輸延遲偏差：tpsk = 130ns(最大值)
