2015年10月8日，致力于亞太地區市場的領先半導體元器件分銷商—大聯大控股宣布，其旗下品佳推出基于Infineon的XMC1302系列微控制器的三相霍爾傳感器直流無刷風機180度控制解決方案。
在當今節能減排的要求下，直流無刷電機作為一種新的電機類型，具有效率高、控制簡單等優點，正逐步取代原先效率較低的交流異步電機。但傳統的直流無刷電機由于采用梯形波控制，存在著換向噪聲較大的缺點。但如果換成正弦波控制，則可以很好的解決噪聲問題。
大聯大品佳此次推出的XMC1302直流無刷風機正弦波控制系統主要由霍爾信號采樣、轉速計算、轉速PI調節和PWM生成等部分構成。由轉速調節電位器或上位機通過串口設定轉速給定值；根據直流無刷風機的霍爾信號進行轉子位置估算和轉速計算，得到的實際轉速值和給定轉速一起進入轉速PI調節器，其輸出為PWM調制幅值；通過以上PWM幅值和轉子位置信息可以計算得到驅動電機的三相PWM信號，通過逆變電路驅動直流無刷風機運轉。本方案采用的調制策略為開關損耗最小SPWM。

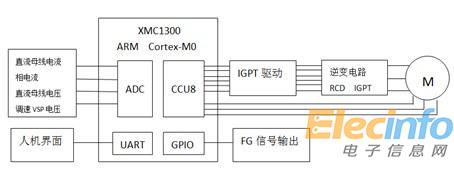

Infineon XMC1302三相霍爾傳感器直流無刷風機180度控制解決方案系統框架圖
規格說明

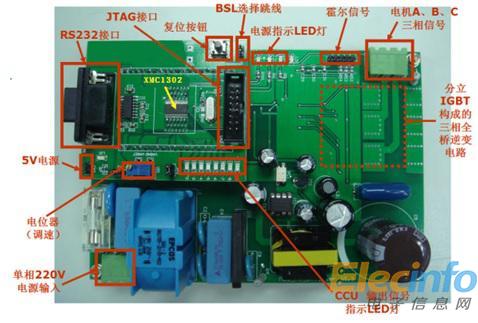

Infineon XMC1302三相霍爾傳感器直流無刷風機180度控制解決方案照片
該方案以英飛凌XMC1302微控制為核心。開關電源部分以英飛凌CoolSETTM F3系列的專用集成IC（包括MOSFET及其驅動等）為核心進行設計；逆變電路部分采用英飛凌單管IGBT及EiceDRIVER驅動芯片。該方案可以應用于對控制性能及噪聲有較高的場合。
