Diodes公司（Diodes Incorporated）新推出的AP9214L為單芯鋰離子電池及鋰聚合物電池提供單芯片保護功能，適用于智能手機、相機以及同類型便攜式電子產品的可充電鋰離子電池組。新產品針對電池保護模塊生產商，其精準的監測能力確保充放電安全，有效延長電池壽命并減少能量損耗。

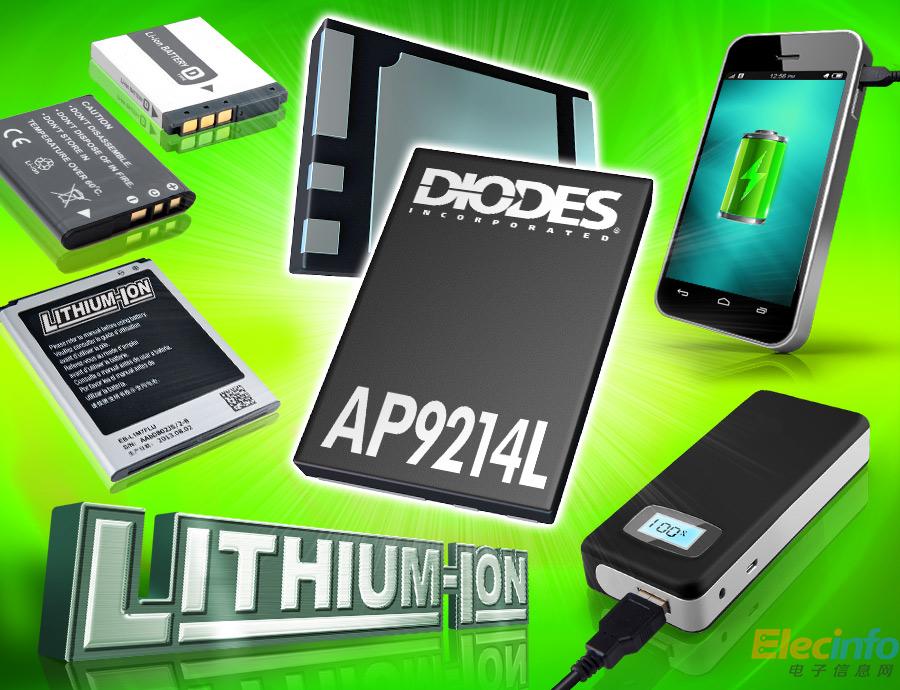

AP9214L
AP9214L把鋰離子電池保護電路與雙N通道共漏極MOSFET共同封裝，當它檢測到過充電壓/電流、過放電壓/電流或負載短路的情況時就會快速關斷MOSFET。穩定的溫度系數特性確保器件的高精度電壓檢測能力，可在多種電壓范圍內進行終端應用所需的精準設定。該器件還內置了固定的檢測延遲時間，以減少外部元件數量。
AP9214L在+25°C的正常模式下，靜態電流一般低至3.0μA，加上其MOSFET具有一般為13.5mΩ的超低導通電阻，有助于大幅節省功率。器件在掉電模式下更進一步把靜態電流降至低于0.1μA。AP9214L以高壓CMOS工藝生產，可承受高達30V的電壓浪涌。它采用超薄的DFN2535-6封裝，厚度最高僅為0.6mm，適用于纖薄的電池保護模塊。
AP9214L采用了DFN2535-6封裝，并以十萬個為出貨批量。
