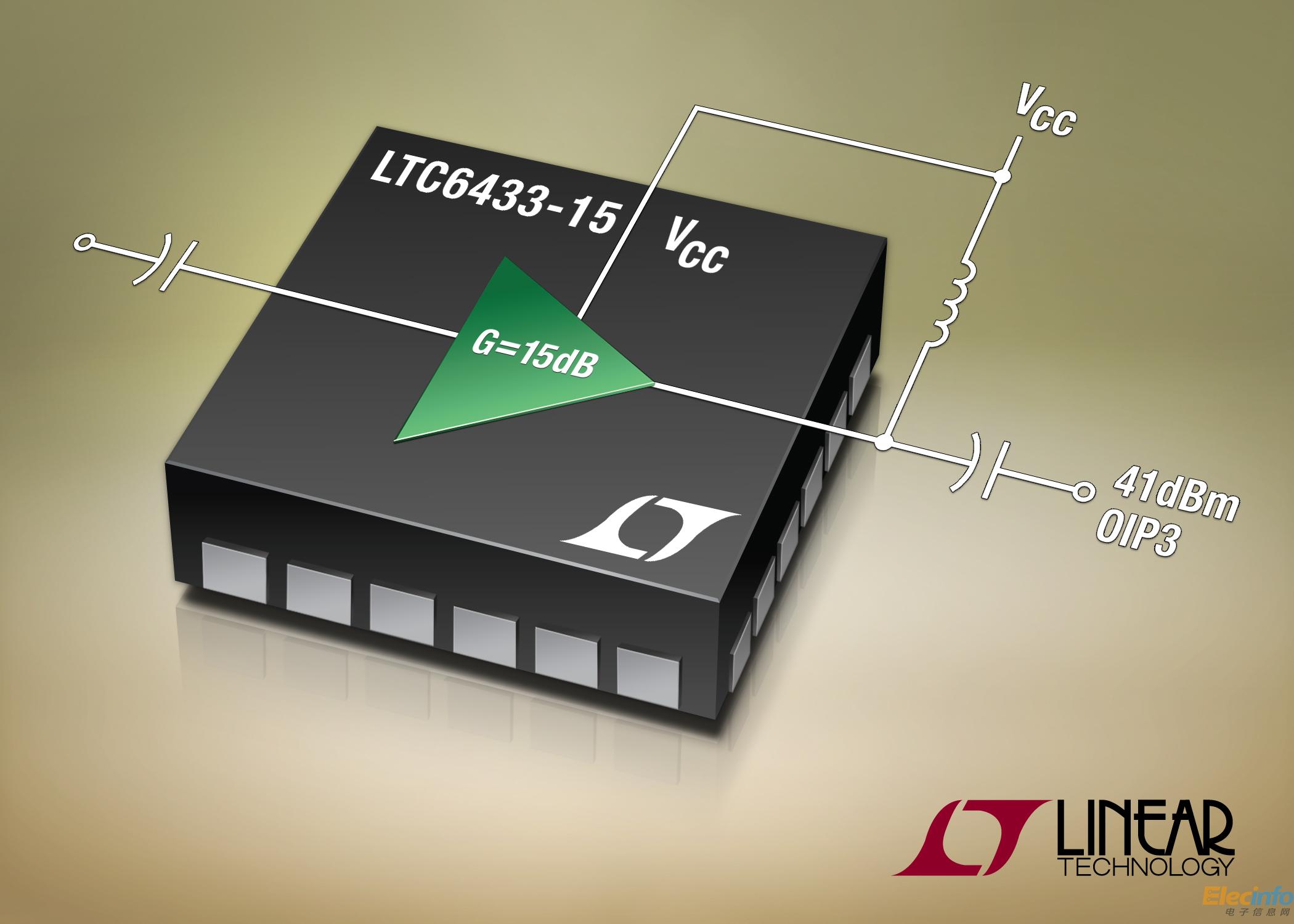

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2016 年 7 月 21 日 – 凌力爾特公司 (Linear Technology Corporation) 推出一款寬帶 15dB 增益部件放大器 LTC6433-15，該器件在 150MHz 提供出色的 47dBm OIP3 (輸出三階截取) 線性度和 3.22dB 噪聲指數。該放大器擁有 19.2dBm 的卓越 OP1dB (輸出 1dB 壓縮點)。與通常采用 GaAs 或 pHEMT 工藝制造的其他增益部件放大器相比，LTC6433-15 有著獨特的不同之處。這些 FET 技術具有大約 20MHz 至 30MHz 的高 1/f 噪聲拐角頻率，于是容易出現高的噪聲層上升，從而使其在低頻率條件下無法使用。與此相反，LTC6433-15 放大器內核是采用高頻 SiGe 雙極型工藝制作的。因此，這款放大器呈現低得多的 1/f 噪聲拐角頻率 (通常低于 10kHz)，因而使之可在低頻至 100kHz 范圍內使用，并不會發生顯著的噪聲上升。此外，GaAs 和 pHEMT 型器件的性能高度依賴于其內部 FET 偏置電壓，這在各個器件之間會存在巨大的差異。而采用 LTC6433-15 時情況就不是這樣了，它的性能在整個溫度范圍內和器件與器件之間保持穩定，而且不容易受到電源電壓變化的影響。
LTC6433-15 的低頻工作能力拓寬了其用途，并且改善了眾多放大器應用中的性能，包括電纜網絡、寬帶信號源、雷達接收機 IF 放大器、VHF / UHF 廣播電臺和 RF 測試儀表。LTC6433-15 為那些不需要 DC 耦合之放大器應用中的許多運放解決方案提供了一種絕佳的替代產品。
LTC6433-15 輸入和輸出在 100kHz 至 1GHz 為 50Ω 寬帶匹配，并在該頻率范圍內具有 1dB 平坦度。它具有 1.4GHz 的 -3dB 帶寬。這款放大器只需要一個輸入和輸出 DC 隔離電容器、以及一個用于偏置其集電極開路輸出的扼流圈和一個用以設定低頻條件下的匹配和增益平坦度之反饋電容器。于是，LTC6433-15 簡化了寬帶設計并可用極少的外部組件實現簡易的級聯。DC2168A 評估電路演示了該性能，涵蓋了具平坦增益、低噪聲和業界領先失真性能的 100kHz 至 1GHz 頻帶。
性能概要： LTC6433-15
LTC6433A-15LTC6433B-15
工作頻率100kHz 至 1.4GHz100kHz 至 1.4GHz
輸出 IP3 (150MHz)47.2dBm45dBm
輸出 P1dB19.2dBm19.2dBm
功率增益15.9dB15.9dB
噪聲指數 (NF)3.22dB3.22dB
低功率5V/95mA5V/95mA
